Disegni Fondo Piero Bottoni

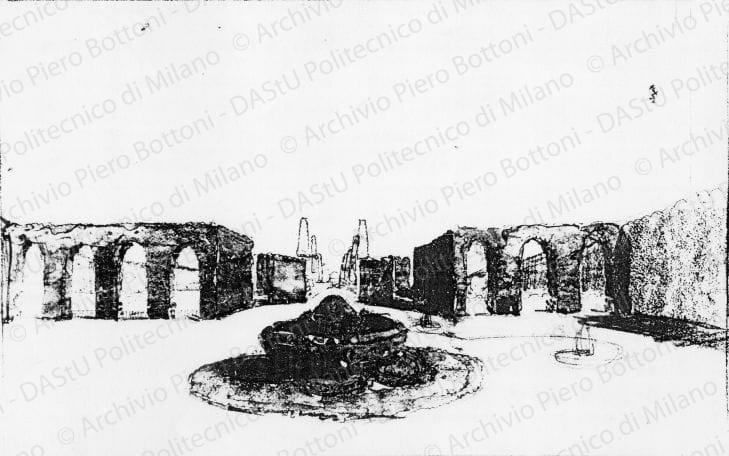

Schizzo prospettico del viale giardino, s.d. Matita carbone e acquerello sucarta, cm 21,0x33,0.

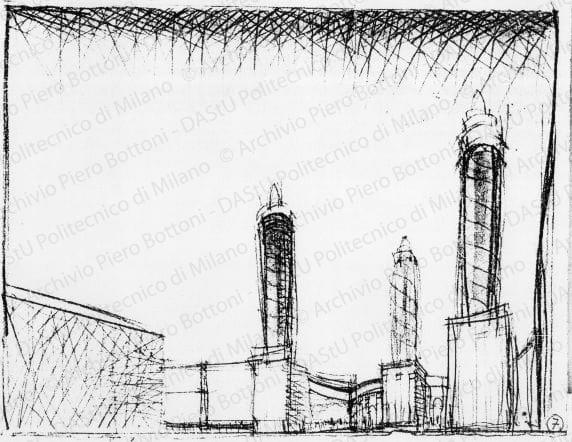

Schizzi prospettici, s.d. Matita carbone su carta, cm 35,5x39,2.

Schizzi prospettici, s.d. Matita carbone e acquerello su carta, cm18,3x30,0.

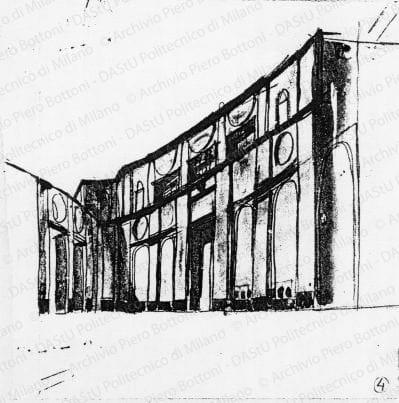

Schizzo prospettico, s.d. Matita e acquerello su carta, cm 17,0x16,7.

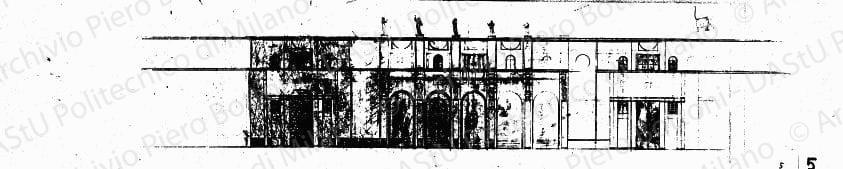

Prospetto, scala 1:100, s.d. Matita e acquerello su carta, cm 17,5x78,2.

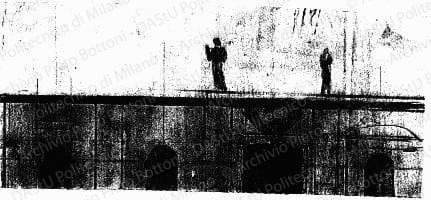

Schizzo di particolare di prospetto, s.d. Matita e acquerello su carta, cm6,3x14,4.

Schizzo prospettico, s.d. Matita carbone su carta, cm 19,0x39,7.

Schizzo prospettico, s.d. Matita e acquerello su carta, cm 19,2x24,9.

Schizzo prospettico, s.d. Matita e acquerello su carta, cm 26,7x38,5.

Schizzo prospettico, s.d. Matita e acquerello su carta, cm 20,0x38,7.

Planimetria generale, scala 1:500, 12 aprile. Matita e acquerello su cartoncino,cm 94,3x64,4.

Palazzo della direzione, palazzo delle cerimonie, pianta piano terreno rialzato,scala 1:100, 12 aprile. Matita e acquerello su carta, cm 67,5x215,0.

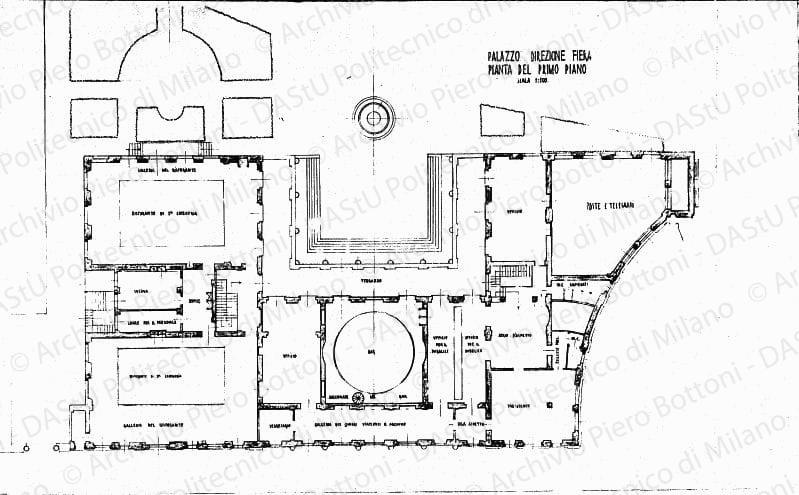

Palazzo della direzione Fiera, pianta primo piano, scala 1:100, 12 aprile. Matitae acquerello su carta, cm 62,9x92,9.

Palazzo delle cerimonie, pianta primo piano, scala 1:100, 12 aprile. Matita eacquerello su carta, cm 64,2x93,9.

Fianco verso l?esedra rettificato, prospetto, scala 1:100, s.d. Matita eacquerello su cartoncino, cm 39,0x40,5.

Fronte generale simmetrica rispetto l?asse AB, prospetto, scala 1:100, 12aprile. Matita su cartoncino, cm 63,0x141,0.

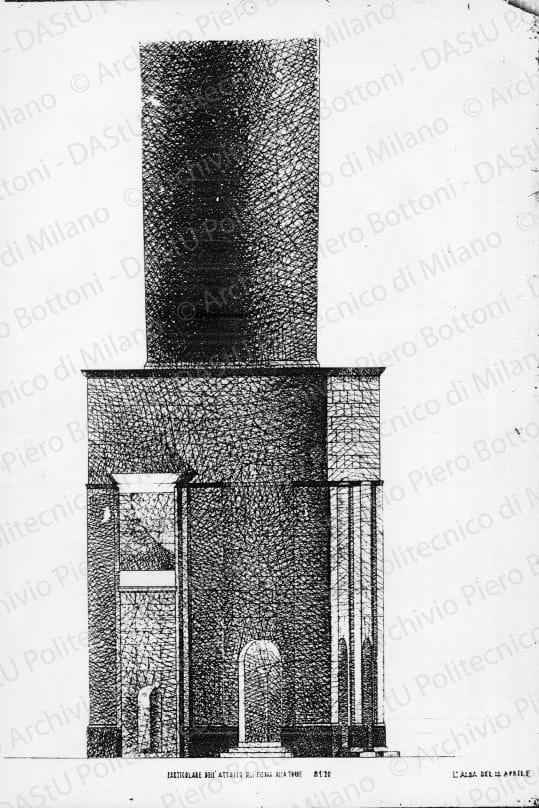

Particolare dell?attacco dell?esedra alla torre, prospetto, scala 1:20, 12 aprile.Matita carbone su cartoncino, cm 117,5x84,7.

Prospettiva, s.d. Matita e acquerello su cartoncino, cm 89,8x151,4.
